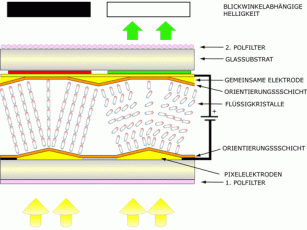

Ein LCD (engl. Liquid crystal display) ist ein Monitor der auf Basis von Flüssigkristallen funktioniert. Der Bildschirm besteht aus mehreren Schichten und besitzt eine fixe Bild-Auflösung. Die Schichten im Bildschirm bestehen aus Polfiltern, Transistoren und Flüssigkristallen die zwischen zwei Glassubstratflächen liegen. Die Flüssigkristalle in LC-Bildschirmen sind nahezu transparente Substanzen. Die Lichtdurchlässigkeit der Flüssigkeit ist Abhängig von der Orientierung der Kristalle (Moleküle). Durch elektrische Aufladung der TFT Transistoren kann die Orientierung beeinflusst werden. Die Lichtwellen der Hintergrundbeleuchtung werden in der Kristallschicht blockiert oder durchgelassen, bevor sie im Auge des Betrachters ein Bild darstellen.
Somit wird durch die Steuerung der Kristalle bei jedem Pixel die Leuchtintensität beeinflusst. Bei einem schwarzen Bildpunkt würde idealerweise 100% Licht blockiert, was aber realistisch nicht möglich ist. Zur Darstellung des Pixels in Farbe wird jeder Bildpunkt in 3 Subpixel unterteilt. Diese Zellen besitzen einen Farbfilter, entweder Rot, Grün oder Blau.
Wie funktioniert ein LCD Monitor?
Eine einfache Erklärung:
